Безопасное подключение светодиодов к источнику питания требует обязательного использования ограничителя тока, так как полупроводниковый кристалл обладает нелинейной вольтамперной характеристикой. Без соответствующего сопротивления ток в цепи будет расти экспоненциально при малейшем превышении порогового напряжения, что приведет к перегреву и мгновенной деградации диода. Понимание базовой физики процесса позволяет избежать типичных ошибок при сборке систем освещения, индикации или декоративной подсветки.
Для расчета необходимо знать три параметра: напряжение источника питания (Us), прямое падение напряжения на светодиоде (Uf) и желаемый рабочий ток (If). Формула закона Ома для данного случая выглядит так: R=IfUs−Uf. Важно помнить, что яркие светодиоды обычно требуют тока около 20 мА (0.02А), а падение напряжения зависит от цвета: у красных оно составляет примерно 1.8–2.2 В, у белых и синих — 3.0–3.4 В.

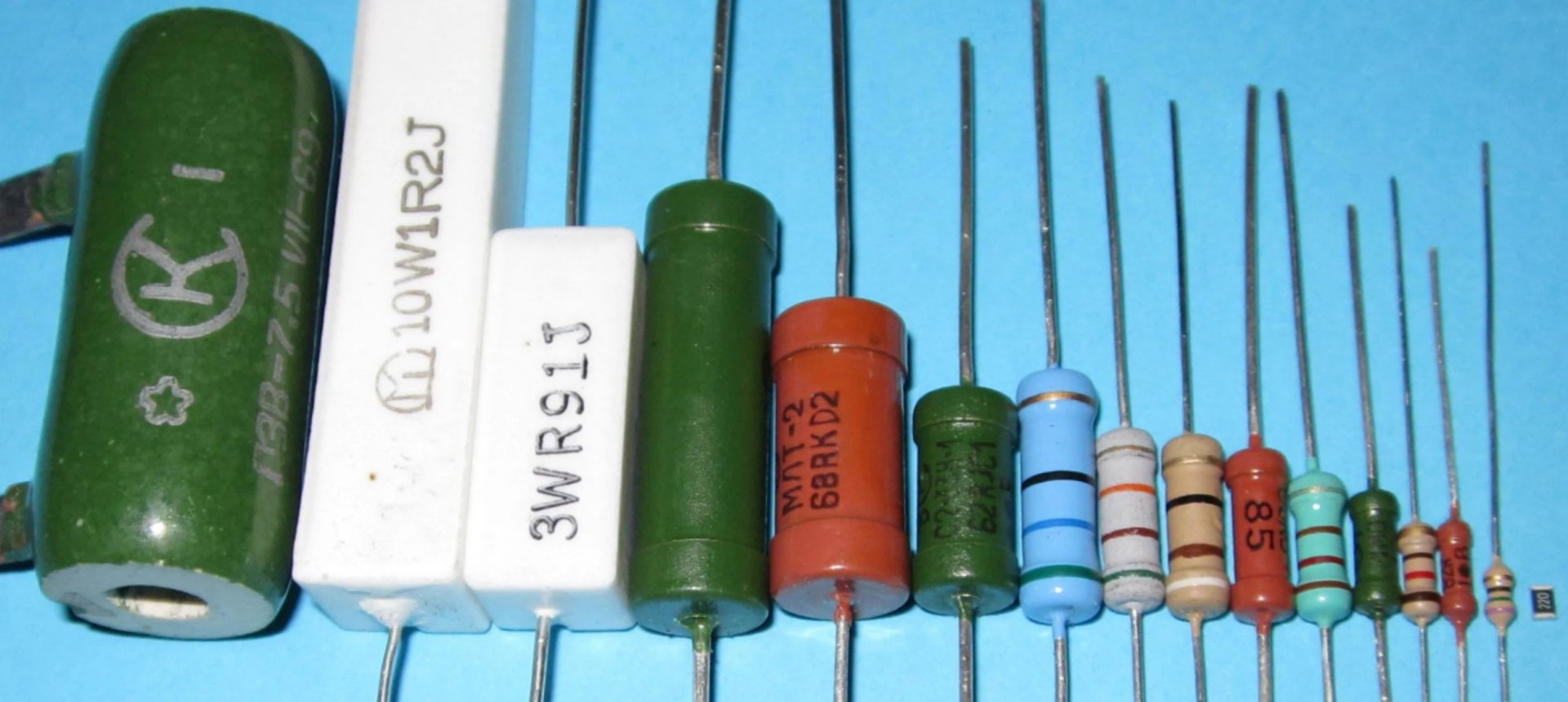

Чтобы проект был долговечным, необходимо правильно подобрать мощность рассеивания компонента по формуле P=I2×R. Если расчетная мощность близка к предельной, стоит качественный купить резистор в украине с запасом, выбрав номинал в 0.5 Вт или 1 Вт вместо стандартных четвертьваттных моделей. Это предотвратит потемнение печатной платы и пересыхание изоляции проводов от постоянного нагрева, особенно при плотном монтаже в закрытых корпусах.
Групповое подключение и нюансы схемотехники
При сборке цепи из нескольких светодиодов предпочтительным является последовательное соединение. В этом случае ток через все элементы протекает одинаковый, а падения напряжения суммируются. Это упрощает расчет и гарантирует равномерную яркость свечения. Однако напряжение источника питания должно быть выше суммарного падения напряжения на всей цепочке плюс небольшой запас для работы самого резистора.
Параллельное подключение светодиодов к одному общему резистору является грубой ошибкой. Из-за технологического разброса параметров один из диодов в группе неизбежно будет потреблять больше тока, чем остальные. Это вызовет его перегрев, выход из строя и последующую цепную реакцию, в результате которой сгорит вся группа. Для каждой параллельной ветви всегда должен быть предусмотрен свой индивидуальный ограничительный элемент.
Выбор номиналов и точность компонентов
В электронике принято использовать стандартные ряды номиналов (E12, E24). Если расчетное сопротивление не совпадает с табличным, всегда выбирайте ближайшее большее значение. Небольшое снижение тока (например, с 20 до 18 мА) визуально практически не уменьшит яркость, но значительно продлит ресурс работы кристалла и снизит тепловую нагрузку на схему.
Надежность готового устройства во многом зависит от качества соединений. Чтобы контакт со временем не окислился и не привел к мерцанию цепи, важно использовать качественный припой для паяльника с содержанием флюса. Правильно облуженные выводы резистора и ножки светодиода обеспечивают минимальное переходное сопротивление, что критично для стабильной работы низковольтных схем, чувствительных к любым помехам и просадкам напряжения.
Практическая проверка и финальная настройка
Перед окончательной сборкой рекомендуется проверить схему на макетной плате. Используя мультиметр в режиме измерения тока, вы можете убедиться, что реальный показатель не превышает максимально допустимый по паспорту светодиода. Это особенно важно при использовании нестабилизированных источников питания, таких как автомобильные аккумуляторы, где напряжение может колебаться от 12 до 14.4 В.
Тщательный расчет и аккуратный монтаж превращают простую светодиодную цепь в надежное устройство. Понимая алгоритм выбора компонентов и не экономя на их качестве, вы защищаете свою технику от поломок, а себя — от необходимости повторного ремонта. Грамотный подход к расчету резистора — это базовый навык, который гарантирует безупречную работу любого электронного проекта.
